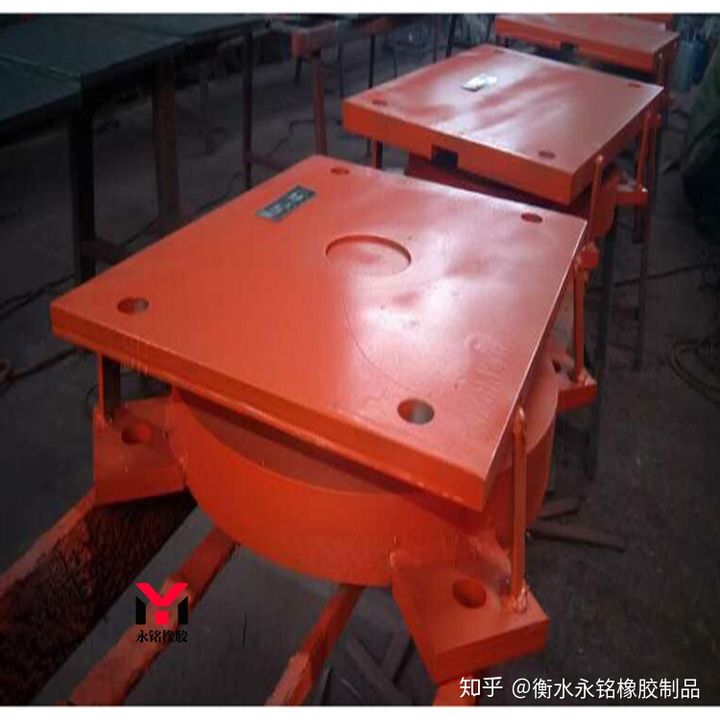

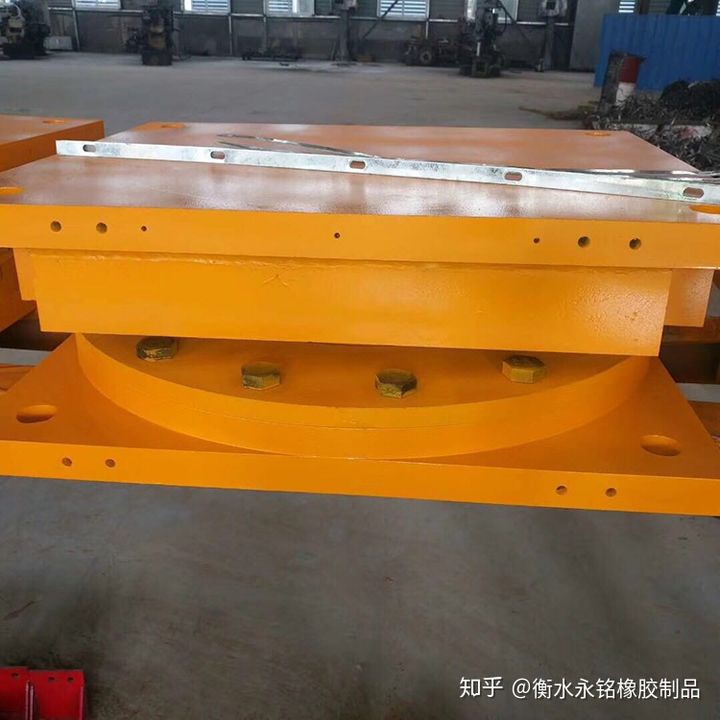

鋼結構連廊滑動支座要承受拉、壓、剪(橫向)力,在巨大的隨機地震力的作用下,只要上、下結構本身不破壞,因此種支座存在就不會發生落梁、落架等災難性后果(一般來說,支座是個薄弱環節,在強大的地震力作用下,極易發生落梁和落架,而此種支座的強度和延性均高于結構本身),故特別適用于高烈度地震區的設防、具備能抗地震烈度9級的能力。
鋼結構連廊滑動支座設計:
隨著建筑業的蓬勃發展,我們注意到越來越多的多層及高層建筑被廣泛應用于各類商業建筑中。建筑造型日新月異,雙塔甚至多塔結構形式越來越普遍,各塔之間為了交通方便和立面造型的美觀,常常采用連廊將多座塔樓聯系在一起。 建筑物之間通過連廊連接,形成了多塔連體結構體系。由于結構各部分的動力特性不同,剛度和質量也下樣,在地震作用下,被連接的兩棟主體結構會由于連廊的存在而相互影響出現耦連現象,使連接部位的應力變得非常復雜。連廊結構也在地震作用下比較容易與主體結構脫離,產生整體倒塌現象。圍內外的地震災害現象均證實了這一點。 因此,連廊結構的設計是結構工程師的一個難題,目前這種結構體系的研究還不夠成熱,我國的抗震設計規范封設連廊的復雜體型建筑的設計也還缺乏充分的技術指引。 分析震害中連廊整體倒塌的原因,大部分是由于連廊連接節點破壞或連廊位移過大造成的。因此,連廊與土體連接處的設計和處理,是連廊結構的關鍵。
設計要點
1.概念設計要點
1.1連廊結構材料選用原則 應選用高強、輕質、方便安裝的材料,一般考慮鋼結構。
1.2 連接方案連廊自身剛度較小,不足以協調與其連接兩端的塔樓的變形,宜優先考慮滑動連接。
1.3滑動連接時節點設計原則自身足夠的強度保證強風、小震下正常使用;足夠的支座滑移量,保證支座能夠協調兩端主樓在大震時產生的位移;做好支座的限位設計,保證支座在協調主樓位移時,不會從任意一端的主樓上滑落。
鋼結構連廊滑動支座能夠有效的釋放結構地震作用變形與溫度應力,支座剛度大,變形小,承載能力高,抗震性能好,無老化問題,耐久性好,適用溫度范圍大。鋼結構連廊滑動支座可萬向轉動、萬向承載、能很好的滿足上部結構各種荷載(如恒載、活載、風、地震力等)所產生的反力的傳遞、轉動、移動要求,保證反力合力集中、明確、安全可靠
